基于熱絲 CVD 裝備的 Topcon 電池解決方案

【概要描述】

分類：產品中心
作者：
來源：
發布時間：2022-07-19
訪問量：0

詳情

　　Topcon太陽電池迄今為止制造技術路線仍處于百家爭鳴階段，尚未有一種技術獲得所有企業的一致認可。我們開發了系列基于HoFCVD技術路線的生產技術路線，具有如下基本優點：
　　?  熱絲CVD法對每個膜層的沉積，均無“繞鍍、繞擴”的問題；天然的邊緣隔離；
　　?  相比于PECVD鍍膜，熱絲CVD速度快、產能大、設備價格低、運維成本低；
　　?  石英管免維護更換；

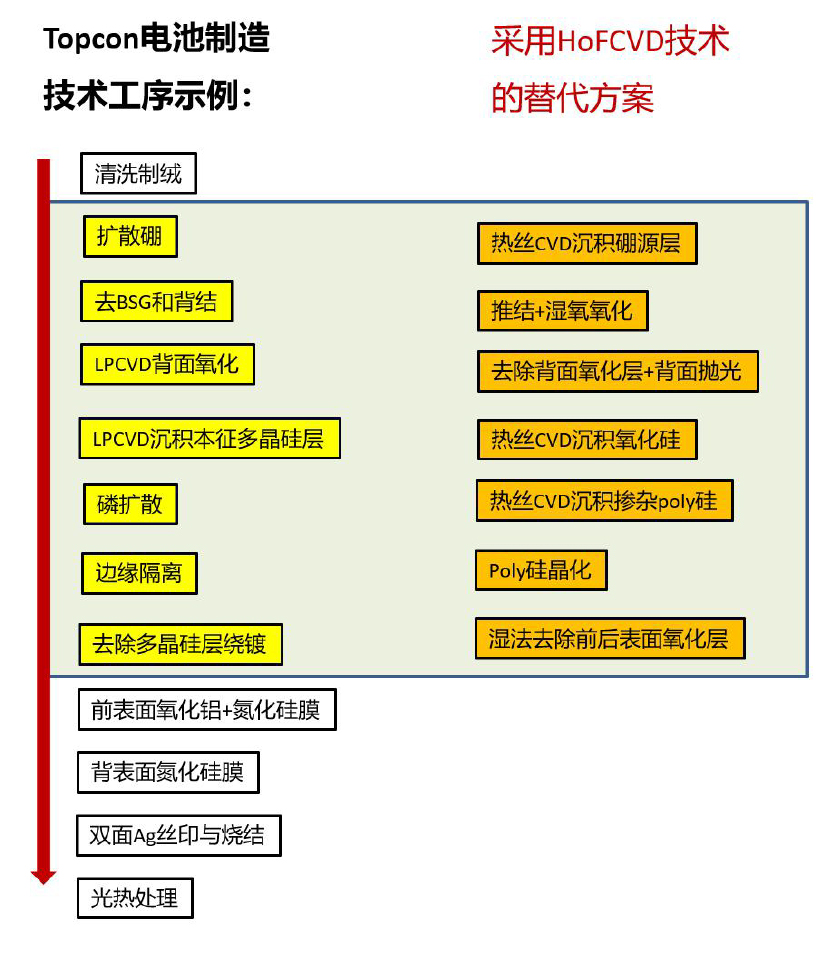

　　使用HoFCVD技術替代現有擴硼和poly-Si的制備技術，基本方案如下所示所示：

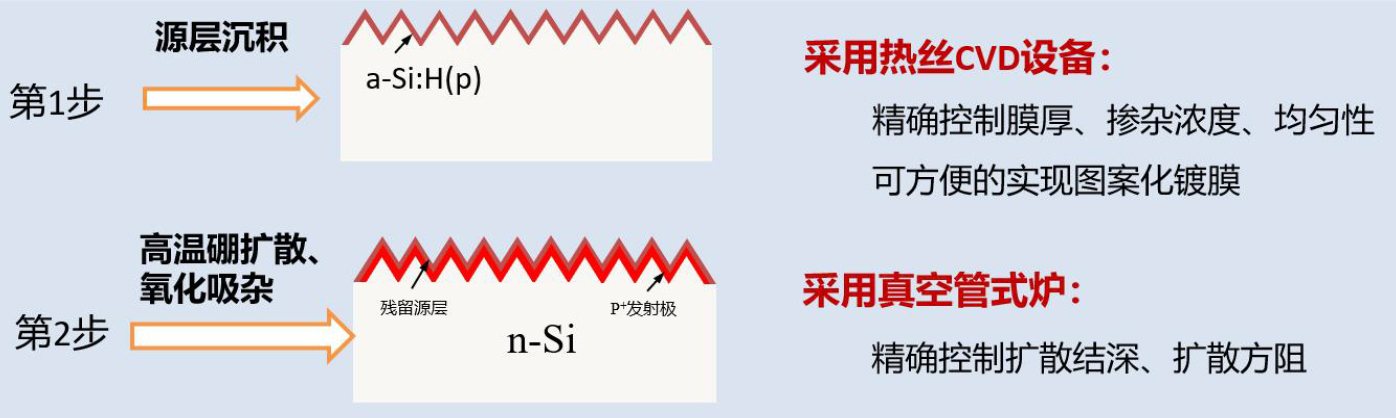

　　熱絲CVD技術用于p型硼擴層的基本思路：將摻入摻雜原子（硼）形成源層，與推結分成2步進行。

技術路線優勢：
　　?  無繞擴，可方便實現擴散層的圖案化結構：利用熱絲CVD鍍膜無繞鍍的特性。
　　?  無需更換石英管：沒有硼硅玻璃，不會腐蝕石英管。
　　?  產品均勻性好、重復性好：熱絲CVD的鍍膜特征導致的。
　　?  擴散方阻、摻雜濃度和結深靈活，可控性好：在熱絲CVD鍍膜時可精確控制硼、硅原子等的濃度。
　　?  擴散層中濃度分布均勻性好：熱絲CVD的鍍膜均勻性好決定的。
　　?  擴散層中無氧：鍍膜和擴散過程中全過程無氧。
對于Topcon電池的量產裝備方案：
　　無氧擴硼工藝和poly-Si工藝均由1臺熱絲CVD設備和1臺石英管式爐設備組合構成；根據具體需要的不同，熱絲CVD的腔體數量和氣體種類進行調整；石英管式爐的氣路和溫度范圍可以進行調整。
　　?  設備由1臺熱絲CVD鍍膜設備和2臺濕氧氧化爐構成；
　　?  熱絲CVD設備有1個Load/預熱腔；1個鍍膜腔；1個Unload腔構成；
　　?  產能每小時約8000片；單次沉積2個載板，單個載板可以放置120片尺寸為156-182mm之間的硅片。
　　?  可根據客戶需要，沉積p型或n型或本征非晶硅/微晶硅/納米硅薄膜；膜厚和摻雜濃度可以任意調整。
　　?  可根據具體工藝的需要調整腔體數量和氣路種類等。
　　?  濕氧氧化爐可以兼容156-210mm尺寸硅片，溫度在100-1100℃之間連續可控；標配氮?dú)夂退魵鈨陕窔怏w（可根據客戶需要增配氣體氣路）。

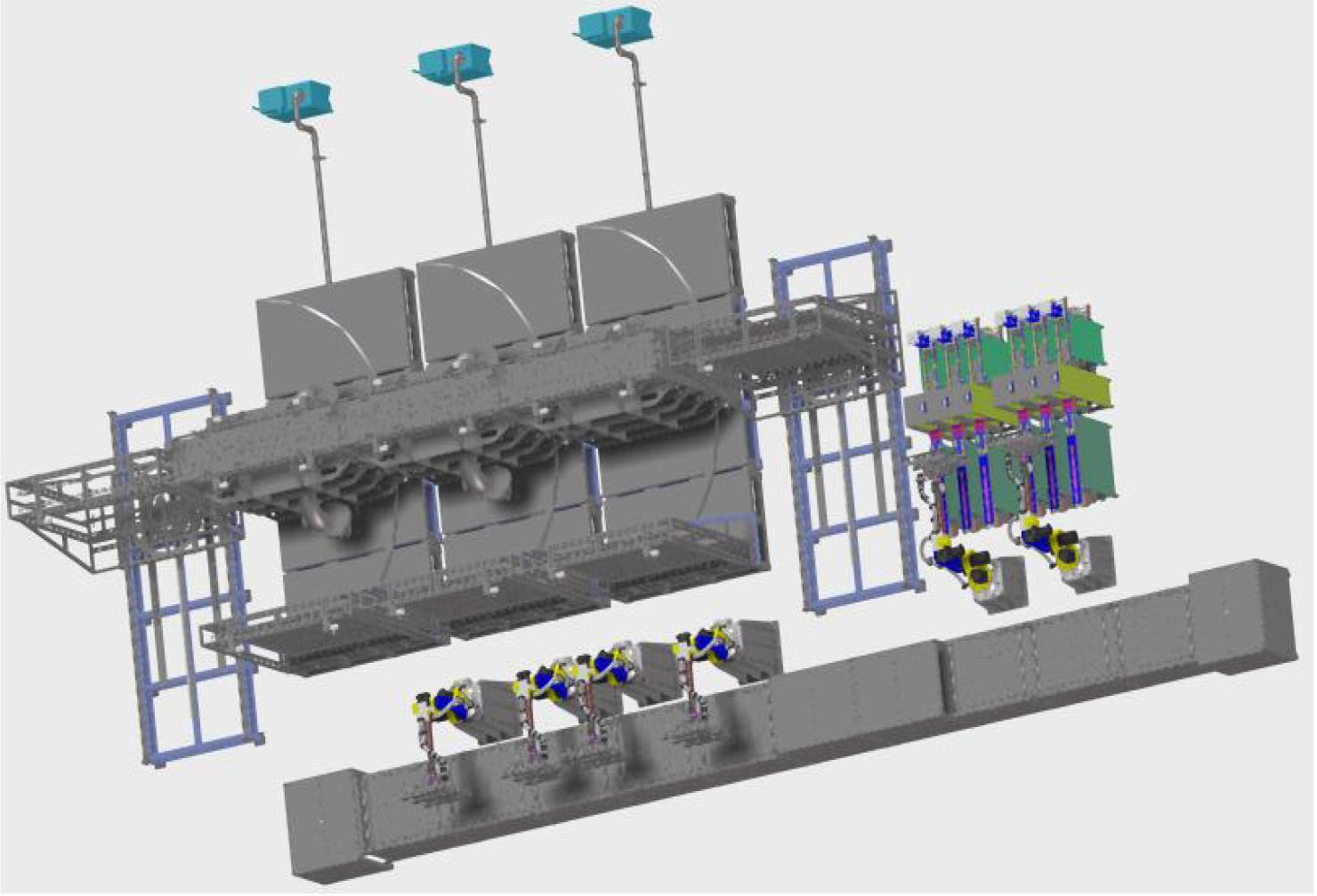

　　量產型HoFCVD裝備及上下料自動化方案：8000片產能（圖片僅供參考）

對于研發型擴硼和poly-Si工藝：
　　無氧擴硼工藝和poly-Si工藝均由1臺熱絲CVD設備和1臺石英管式爐設備組合構成；根據具體需要的不同：熱絲CVD的腔體數量和氣體種類進行調整；石英管式爐的氣路和溫度范圍可以進行調整。

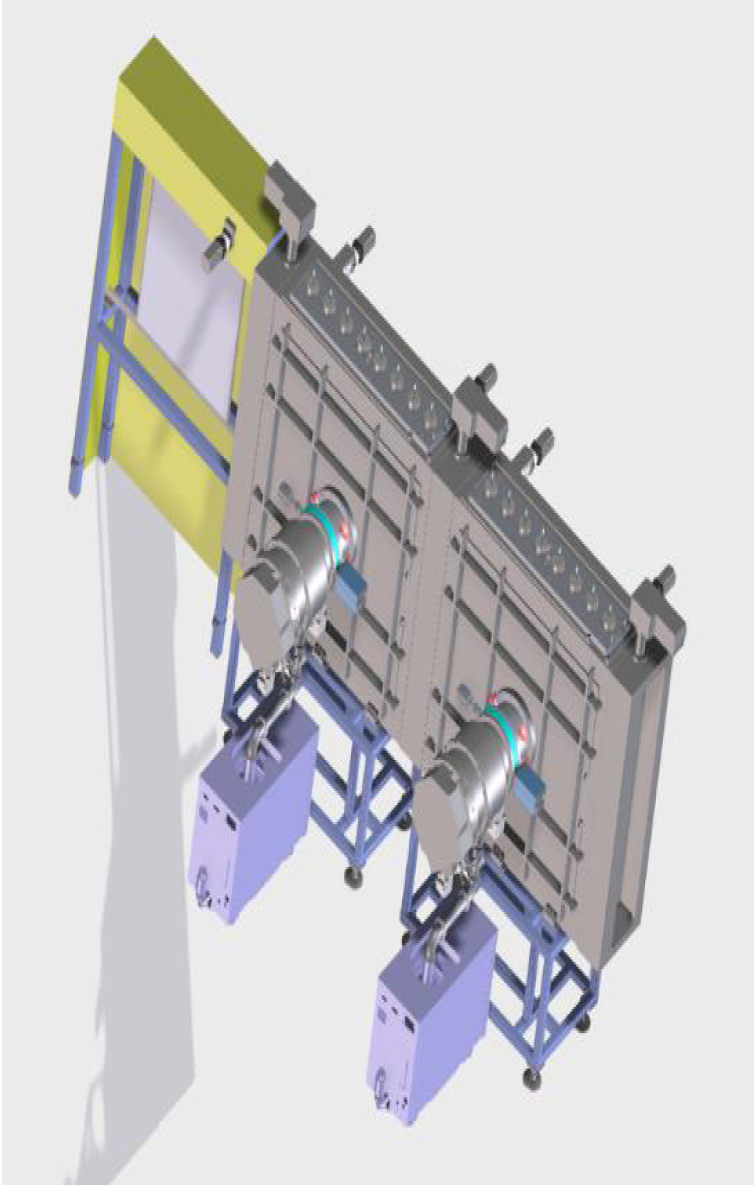

　　?  設備由1臺熱絲CVD鍍膜設備和1臺濕氧氧化爐構成；
　　?  熱絲CVD設備有1個載板上下料的掛架、1個Load/Unload腔體、1個鍍膜工藝腔構成；
　　?  單個載板可以放置9片尺寸為156-182mm之間的硅片。
　　?  可根據客戶需要，沉積p型或n型或本征非晶硅/微晶硅/納米硅薄膜；膜厚和摻雜濃度可以任意調整。
　　?  可根據具體工藝的需要調整腔體數量和氣路種類等。
　　?  濕氧氧化爐可以兼容156-210mm尺寸硅片，溫度在100-1100℃之間連續可控；標配氮?dú)夂退魵鈨陕窔怏w（可根據客戶需要增配氣體氣路）。
