異質結太陽電池量產HoFCVD解決方案 HAC201-8000型:8000片/小時
- 分類:產品中心
- 作者:
- 來源:
- 發布時間:2022-07-19
- 訪問量:0
【概要描述】
異質結太陽電池量產HoFCVD解決方案 HAC201-8000型:8000片/小時
【概要描述】
- 分類:產品中心
- 作者:
- 來源:
- 發布時間:2022-07-19
- 訪問量:0

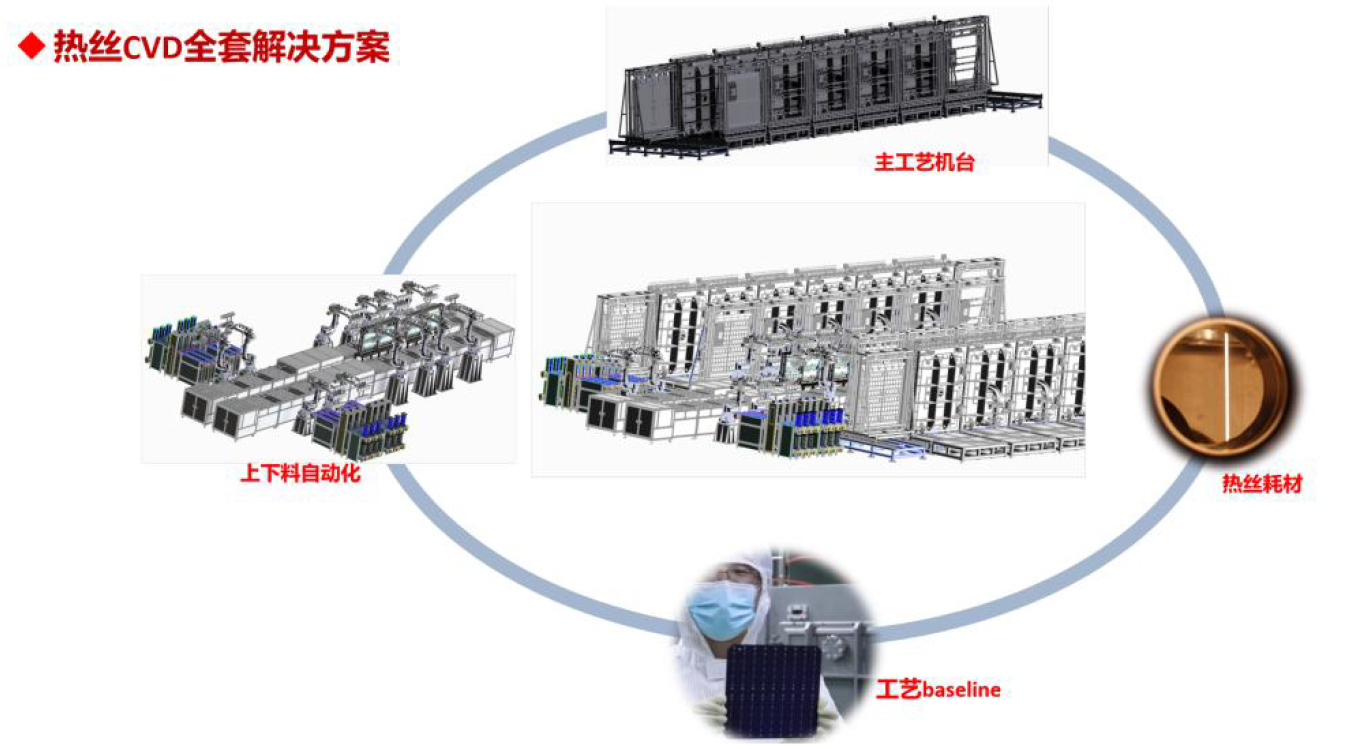

HAC201-8000系列產品是本公司為晶體硅異質結太陽電池量產制造開發的熱絲CVD(HoFCVD)系統,由如下圖所示的主鍍膜機臺(基于立式HoFCVD工藝)、上下料自動化系統、低價優質的熱絲耗材以及全套的baseline工藝構成的整套HoFCVD鍍膜裝備技術。該系統可以IN-IP兩臺鍍膜機構成,也可I-IN-P三臺鍍膜機構成,設備產能8000片/小時,baseline工藝電池效率可達25.0%以上。
該型號的IN-IP兩臺機構成,其基本性能如下表所示:
產能(片/小時) | 8000 |
節拍 | ≤110s |
單載板片數 | 120(166-182mm) |
熱絲來源 | 自主技術 |
沉積材料 | P/I/N a-Si:H/μc-Si:H |
工藝氣體 | SiH4、H2、PH3(H2 稀釋 2%)、B2H6(H2 稀釋 3%)等 |
膜層厚度、均勻性 | ≤10nm,均勻性±10% |
載板溫度均勻性 | ≤10℃ |
上下料自動化配套 | 自主技術 |
運營耗材、備件成本 |
0.0235 元/W (預計值,以實際發生為準) |
設備尺寸(長寬高) | 33 米×20 米×4.5 米 |
預期電池效率、與產線其它段工序兼容性 | ≥25.0%、兼容性好,上下游工段設備無需做特殊調整。 |

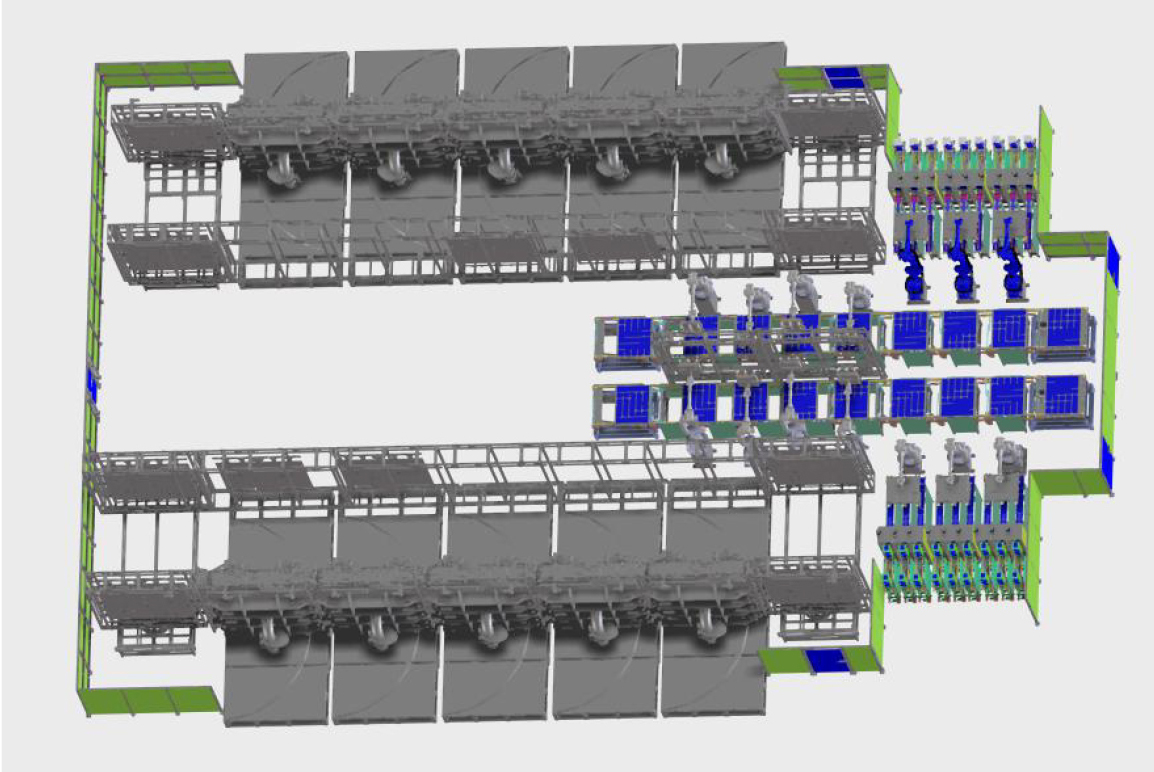

HAC201-8000型號HoFCVD及上下料自動化布局圖(圖片僅供參考)
HoFCVD的鍍膜原理是依靠高溫金屬絲催化裂解反應氣體(硅烷、氫氣等),生成不帶電的活性基團,然后在襯底表面反應成膜。其原理與PECVD的依靠高頻電磁場震蕩反應生成帶電活性基團,然后轟擊襯底表面反應成膜是不同的。另,本司對HoFCVD設備的構造、上下料自動化系統都進行了革新設計,使其鍍膜性能、產能、自動化的方便使用程度、整套系統的稼動率等方面均有了顯著的進步,主要特點如下:
產能大,價格低、運營成本低:每小時8000片(166-182mm尺寸);設備價格顯著低于PECVD;運營成本比PECVD低(~10%),低價供應耗材“熱絲”。
鍍膜質量好、易于實現微晶硅薄膜的制備、特氣耗量低:HoFCVD相比于PECVD原理上的優點:無等離子體濺射損傷,提高界面質量;特氣消耗量為PECVD的1/10—1/100。反應基團溫度高,易于實現微晶硅膜的制備。
無粉塵產生,免NF3刻蝕:提高有效工作時間(稼動率)≥5%,減少特氣消耗和排放處理;
非吸盤式取放硅片:徹底消除吸盤印,減少碎片率;
自動化模塊式構造:減少設備宕機(稼動率≥90%),減少設備維護難度和備件成本;
立式結構:可有效避免粉塵顆粒污染表面,提高連續生產太陽電池填充因子和良品率;
設備占地空間少,節省廠務成本。
與產線上下游工序兼容性好。
詳細資料請聯系本公司取得。歡迎各方朋友蒞臨指導,交流洽談合作。
聯系方式:
黃先生
電話:13576906107;郵箱:hbhuang@hactech.cn。
地址:江西省九江市共青城市國家高新區火炬五路
